PU填縫劑

　　1、PU填縫劑簡介
　　PU填縫劑全稱單組分聚氨酯泡沫填縫劑俗稱發(fā)泡劑、發(fā)泡膠，英文PU FOAM是氣霧技術和聚氨酯泡沫技術交叉結合的產(chǎn)物。它是一種將聚氨酯預聚物﹑發(fā)泡劑﹑催化劑等組分裝填于耐壓氣霧罐中的特殊聚氨酯產(chǎn)品。當物料從氣霧罐中噴出時，沫狀的聚氨酯物料會迅速膨脹并與空氣或接觸到的基體中的水分發(fā)生固化反應形成泡沫。固化后的 泡沫具有填縫﹑粘結﹑密封﹑隔熱﹑吸音等多種效果,是一種環(huán)保節(jié)能﹑使用方便的建筑材料, 可適用于密封堵漏﹑填空補縫﹑固定粘結,保溫隔音,尤其適用于塑鋼或鋁合金門窗和墻體間的密封堵漏及防水。
　　2、PU填縫劑性能說明
　　一般表干時間在10分鐘左右（室溫20℃環(huán)境下），全干時間隨環(huán)境溫度和濕度而有所不同，一般情況下，夏季全干時間約4-6小時，冬季零度左右則需要24小時或更長時間才能全干。在正常使用條件下（并在其外表有覆蓋層的情況下），估計其服務壽命不低于十年，在-10℃～80℃的溫度范圍內(nèi)固化泡沫體均保持良好的彈性和粘結力。固化后的泡沫具有填縫、粘結、密封等功能。 另外阻燃型PU填縫劑能達到B和C級阻燃級別。
　　典型應用
　　門窗安裝：門窗與墻體之間的填縫密封、固定粘結。
　　廣告模型：模型、沙盤的制作，展板修補。
　　隔音消聲：語音室、播音室等裝修時的縫隙填補，可以起到隔音消聲作用。
　　園藝造景：插花、園藝造景，輕便美觀。
　　日常維修：空洞、縫隙、墻磚、地磚、地板的修補。
　　防水堵漏：自來水管道、下水道等漏洞的修補，堵漏。
　　包裝運輸：可方便地將貴重易碎商品包裹，省時快捷，抗震耐壓。
　　使用方法：
　　施工前，應去除施工表面的油污和浮塵，并在施工表面噴灑少量水。 使用前，將PU填縫劑罐搖動至少60秒，確保罐內(nèi)物料均勻。 若采用槍式PU填縫劑，使用時將料罐倒置與噴槍螺紋連接，旋轉(zhuǎn)打開流量閥，調(diào)節(jié)流量后再進行噴射。 若采用管式PU填縫劑，將塑料|考試大|噴頭旋緊于閥門螺紋上，將塑料管對準縫隙，撳下噴頭即可噴射。 噴射時注意行進速度，通常噴射量至所需填充體積的一半即可。填充垂直縫隙時應由下往上；填充諸如天花板上的縫隙時，由于重力的作用，未固化的泡沫可能會下墜，建議在剛填充后進行適當支撐，待泡沫固化并與縫壁粘結后再撤離支撐。 10分鐘左右，泡沫脫粘，60分鐘后可進行切割。 用小刀切去多余部分泡沫，然后在表面用水泥沙漿，涂料或硅膠涂敷。
　　施工注意事項：
　　PU填縫劑罐的正常使用溫度為＋5～＋40℃，最佳使用溫度＋18～＋25℃。低溫情況下，建議將本品在＋25～＋30℃環(huán)境中恒溫放置30分鐘再使用，以保證其最佳性能。固化后的泡沫耐溫范圍為-35℃～＋80℃。
　　PU填縫劑屬濕固化泡沫，使用時應噴在潮濕的表面，濕度越大，固化越快。未固化的泡沫可用清洗劑清理，而固化后的泡沫應用機械的方法（沙磨或切割）除去。 固化后的泡沫受紫外光照射后會泛黃，建議在固化后的泡沫表面用其他材料涂裝（水泥砂漿，涂料等）。噴槍使用完后，請立即用專用清洗劑清洗替換料罐時，先把新罐搖勻（至少搖晃20次），卸下空罐，迅速把新的料罐換上，防止噴槍連接口固化。
　　噴槍的流量控制閥和扳機可控制泡沫流量的大小。噴射停止時即按順時針方向關閉流量閥。
　　安全注意事項：
　　未固化的泡沫對皮膚和衣服有粘性，使用時請勿觸及皮膚和衣物。PU填縫劑罐內(nèi)有5-6kg/cm2（25℃）的壓力，儲存和運輸過程中溫度不應超過50℃，以防發(fā)生罐體爆破。 PU填縫劑罐應避免陽光直射，嚴禁小孩接觸，用完后的空罐，尤其是部分使用而尚未用完的PU填縫劑罐不應亂扔，禁止燃燒或穿刺空罐。 遠離明火，勿與易燃易爆物品接觸。 施工現(xiàn)場應具備通風條件，施工人員在施工時應戴工作手套，工作服和護目鏡，同時不要吸煙。 萬一泡沫觸及眼睛，請用清水沖洗后再去醫(yī)院就醫(yī)；若觸及皮膚，則請用清水和肥皂沖洗。
　　3、政策性導向
　　PU填縫劑被建設部列為建設事業(yè)“十一五”推廣應用產(chǎn)品。
　　4、PU填縫劑執(zhí)行標準：

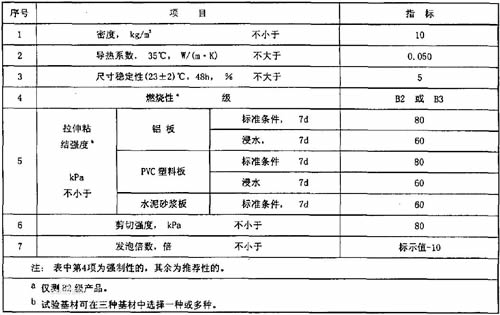

　　JC 936-2004《單組分聚氨酯泡沫填縫劑》
　　5、阻燃型PU填縫劑阻燃級別執(zhí)行標準
　　GB8624-2006_建筑材料及制品燃燒性能分級
　　
　　6、市場前景
　　自2000產(chǎn)品在國內(nèi)推廣應用以來，其市場需求量迅速擴大，2009全國建筑市場的年用量已超過八千萬罐，隨著建筑質(zhì)量要求的提高和節(jié)能降耗型建筑物的推廣，該類產(chǎn)品的用量今后還將穩(wěn)步增長。
　　目前，國內(nèi)已完全掌握了該型產(chǎn)品的配方和生產(chǎn)技術，普遍采用不破壞臭氧層的無氟發(fā)泡劑，并研發(fā)出了前發(fā)泡（1）的產(chǎn)品。除了部分廠家尚使用進口閥門配件外，其它配套原材料均已國產(chǎn)化。上海爍得建筑材料有限公司從2000年開始該型產(chǎn)品的自主研發(fā)，通過多年不懈的努力，研發(fā)出了前發(fā)泡的夢幻型PU填縫劑領先于同行業(yè)其它廠家，同時開始在競爭最激烈、質(zhì)量要求很高的上海、北京、廣州等高端市場與客戶見面。多年的使用結果表明，前發(fā)泡夢幻型PU填縫劑有前發(fā)泡、收縮小、高膨脹、、彈性好等優(yōu)良特點，在上海世博日本館、新西蘭館、北京奧運村、廣州亞運村等工程的使用中取得了良好的效果。雖然終端售價明顯高于國內(nèi)市場上同類產(chǎn)品的價格，但爍得夢幻型仍然以其過硬的品牌質(zhì)量和高性價比贏得了了良好的口碑和銷量，成為行業(yè)中的強勢領跑者。
　　備注說明：（1）所謂前發(fā)泡，就是PU填縫劑噴出后80%已經(jīng)發(fā)泡，后面發(fā)泡的幅度很小，這樣讓工人在使用發(fā)泡槍的時候就能很好的掌握手上的力氣，簡單便捷且不浪費膠，大大節(jié)約了成本。后發(fā)泡就是膠噴出后逐漸的變粗比打出來的時候粗出好幾倍，這樣就很難讓工人掌握手上扣扳機的力氣，容易浪費膠，最少浪費1/3，另外后膨脹的膠固化后容易擠壞門窗。（如上海爍得公司研制生產(chǎn)的夢幻1號和2號就是前發(fā)泡PU填縫劑，為廣大用戶大大節(jié)約了成本）
