拋光機

　　
　　拋光機是一種電動工具，拋光機由底座、拋盤、拋光織物、拋光罩及蓋等基本元件組成。 電動機固定在底座上，固定拋光盤用的錐套通過螺釘與電動機軸相連。拋光織物通過套圈緊固在拋光盤上，電動機通過底座上的開關接通電源起動后，便可用手對試樣施加壓力在轉動的拋光盤上進行拋光。拋光過程中加入的拋光液可通過固定在底座上的塑料盤中的排水管流入置于拋光機旁的方盤內。 拋光罩及蓋可防止灰土及其他雜物在機器不使用時落在拋光織物上而影響使用效果。
　　工作原理
　　拋光機操作的關鍵是要設法得到最大的拋光速率，以便盡快除去磨光時產生的損傷層。同時也要使拋光損傷層不會影響最終觀察到的組織，即不會造成假組織。前者要求使用較粗的磨料，以保證有較大的拋光速率來去除磨光的損傷層，但拋光損傷層也較深；后者要求使用最細的材料，使拋光損傷層較淺，但拋光速率低。
　　解決這個矛盾的最好的辦法就是把拋光分為兩個階段進行。粗拋目的是去除磨光損傷層，這一階段應具有最大的拋光速率，粗拋形成的表層損傷是次要的考慮，不過也應當盡可能小；其次是精拋(或稱終拋)，其目的是去除粗拋產生的表層損傷，使拋光損傷減到最小。拋光機拋光時，試樣磨面與拋光盤應絕對平行并均勻地輕壓在拋光盤上，注意防止試樣飛出和因壓力太大而產生新磨痕。同時還應使試樣自轉并沿轉盤半徑方向來回移動，以避免拋光織物局部磨損太快在拋光過程中要不斷添加微粉懸浮液，使拋光織物保持一定濕度。濕度太大會減弱拋光的磨痕作用，使試樣中硬相呈現浮凸和鋼中非金屬夾雜物及鑄鐵中石墨相產生“曳尾”現象；濕度太小時，由于摩擦生熱會使試樣升溫，潤滑作用減小，磨面失去光澤，甚至出現黑斑，輕合金則會拋傷表面。為了達到粗拋的目的，要求轉盤轉速較低，最好不要超過600r/min；拋光時間應當比去掉劃痕所需的時間長些，因為還要去掉變形層。粗拋后磨面光滑，但黯淡無光，在顯微鏡下觀察有均勻細致的磨痕，有待精拋消除。
　　精拋時轉盤速度可適當提高，拋光時間以拋掉粗拋的損傷層為宜。精拋后磨面明亮如鏡，在顯微鏡明視場條件下看不到劃痕，但在相襯照明條件下則仍可見到磨痕。拋光機拋光質量的好壞嚴重影響試樣的組織結構，已逐步引起有關專家的重視。近年來，國內外在拋光機的性能上作了大量的研究工作，研究出不少新機型、新一代的拋光設備，正由原來的手動操作發展成為各種各樣的半自動及全自動拋光機。
　　下面介紹幾種常用的機械拋光機的性能和特點。拋機光專門針對鋼、鋁銅等金屬制品的表面和管類進行效果處理，幾十種原廠配件滿足不同需要，輕而易舉制造出各種精度不同的雪花紋、拉絲紋、波浪紋、啞光面、鏡面等，快速修補深度劃痕和輕微刮花，快速打磨和拋光；焊縫、水口痕、跡氧化膜、污跡和油漆等，適用於去毛刺、形成圓角，裝飾性金屬加工，在加工過程中不會形成暗影、過渡地帶和裝飾面不均勻等，是金屬制品生產線的重要設備。拋光機適用于以下行業：木材、家具行業如平木板、家具金屬拉手等工件砂光拉絲；五金（金屬）材料及制品鋁型材及其制品、不銹鋼制品及器皿、銅型材及制品、水暖衛浴器材、鎖類、燈飾制品、標牌銘牌、五金工藝飾品、刀剪類、門的活葉、汽車自行車零配件、餐具類、韙扣類制品、鈕扣、皮帶扣、手機外殼、鐘表行業等工件砂光拉絲；電子零件、電子器材如電子零件、平板砂光拉絲等。
　　研磨拋光機
　　振動拋光機
　　振動拋光機具有高頻率的振動，使工作物與研磨石或鋼珠、研磨劑等密切均勻混合，呈螺旋渦流狀滾動，以研磨切削或拋光工作物表面，尤其是那些易受變形或外形復雜，孔內死角之工作物使用本機研磨均能得到均勻之質量，而且在加工運轉中可隨時抽驗，節省時間，提高質量；選料區設有轉換開閘門、過濾網等可把磨物與被研磨物分離，易于選料，操作簡單。
　　振動拋光機的特點：
　　1、振動拋光機采用世界上先進的螺旋翻滾流動、三元次振動的原理，使零件與滾拋磨具互相研磨達到拋光的效果.
　　2、振動拋光機適用大批量中、小、尺寸零件的研磨拋光加工，提高工效6~10倍,節省成本大約1/3.
　　3、振動拋光機在振動研磨拋光加工過程不破壞零件的原有尺寸、形狀。
　　4、振動拋光機能實現自動化、無人化作業，操作方便，在工作過程中，可隨時抽查零件的加工情況。
　　5、A型號的振動拋光機可以自動將磨料與工件分開，實現自動選料，節省人工開銷。
　　

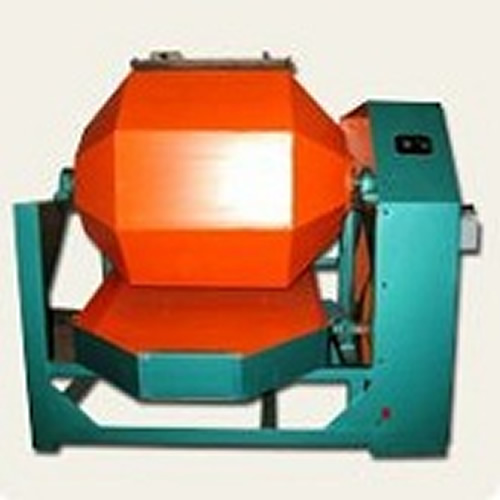

　　滾桶拋光機
　　產品說明：
　　采用水平式回轉桶，桶內分有無披覆內襯，其功能就不同，內桶覆PU膠，可耐酸堿、耐磨，又可防工件碰撞；桶內無披覆內襯，適合鋼珠或鋼鐵制品，因可加強切削力，促使更大效果；桶身可任意回轉，有適當的斜度，所以下料方便。
　　滾桶研磨拋光機的特點：
　　為研磨拋光機系列中，最簡單，方便的機型，最經濟的拋光機。
　　本機適合用于鍛造，鑄造，翻砂之工作物有強大切削力；研磨工作針對于去黑膜，黑頭及細磨，倒角拋光之用.
　　滾桶研磨拋光機分為六角/八角滾桶研磨拋光機和直角滾桶研磨拋光機、橄欖型滾桶研磨拋光機.
　　
　　自動拋光機

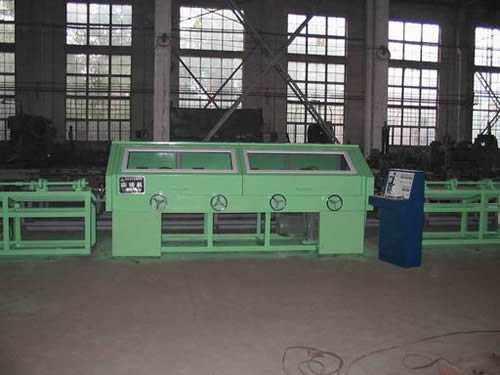

　　圓管拋光機
　　
　　多圓管拋光機是采用無心磨原理，由拋磨和送進兩大機構組成，通過調節磨頭進給量，可對工件進行大余量磨削或精細磨拋，通過調節導向輪間距，可對不同規格的工件進行加工，該機送進機構采用無級變速裝置，可以通過改變加工件的進給速度，使工件達到理想的磨拋效果。并可根據工件的不同材質及拋光要求靈活選用砂布頁輪、麻輪、布輪、尼龍輪等多種拋光工具對工件進行拋磨。工件托板采用耐磨材料制作，可不必經常調整。工件規格改變調整時，本機采用“單向移動雙向到位”的結構，使托板調整工作大為簡化。全套生產線由拋光機，給料裝置，出料裝置三部分組成。并有標準型、自動型、環保型及經濟型等多種型號供用戶選擇。主機磨頭數量可根據工件表面的原始狀況及對成品表面的光潔度要求，在訂貨時具體制定。

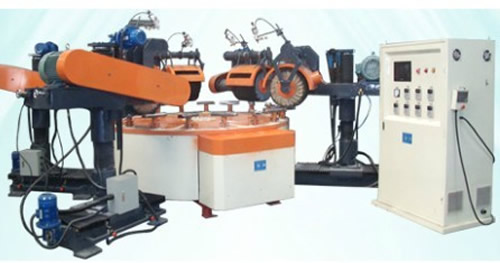

　　圓盤拋光機
　　圓盤拋光機主要由一個圓盤、拋光立柱（拋光立柱的數量根據產品的加工工藝來定）、電控箱及研磨劑供給系統組成。
　　
　　圓盤式多功能自動拋光機是一種適應面比較廣泛的拋光機機型，對于產品材質為銅、鐵、鋅、不銹鋼的工件均可進行表面處理。圓盤的運動可根據加工產品的不同，作間歇運轉或連續運轉，并配有變頻器控制圓盤轉速；拋光立柱上的拋光輪可作多軸定位來滿足產品不同側面的拋光；視產品的工藝要求，可對產品進行砂光、粗拋、細拋、精拋等流水型作業，并可對拋光立柱作適當的取舍；麻輪、布輪耗損時可作自動補償；裝有自動打液體蠟裝置；治具方面具有自動裝卸工件裝置的設計（須治具設計配合），操作起來非常方便。機器還設有故障報警功能，能自動顯示故障原因。

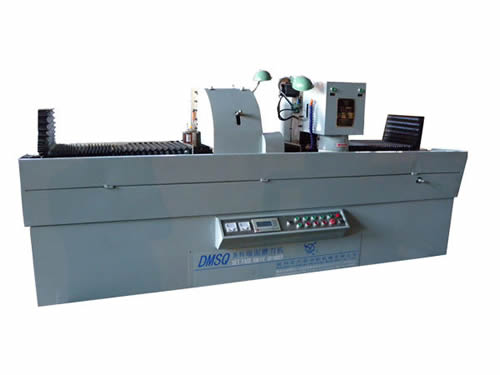

　　數控拋光機
　　數控拋光機又稱數控磨鋒機、數控磨刀磨鋒機、CNC拋光機。
　　
　　數控拋光機DMSQ-KE型系列是根據DMSQ-E型系列磨刀機工作原理，研制而成的具備PLC自動控制系統的新一代產品，是一種集磨刀與拋光（去刀花）于一體的新型雙磨頭磨刀機，特別適用于中小型書刊印刷廠。
　　數控拋光機DMSQ-KE型系列磨刀磨頭采用步進電機，PLC編程控制系統；可自動調節粗磨、精磨次數，磨刀精度高；砂輪自動進給、可記憶、儲存、可動態跟蹤，操作便捷，自動化程度高，在同類磨刀機中自動化程度最高，大大提高了工作效率。
　　模具拋光機
　　

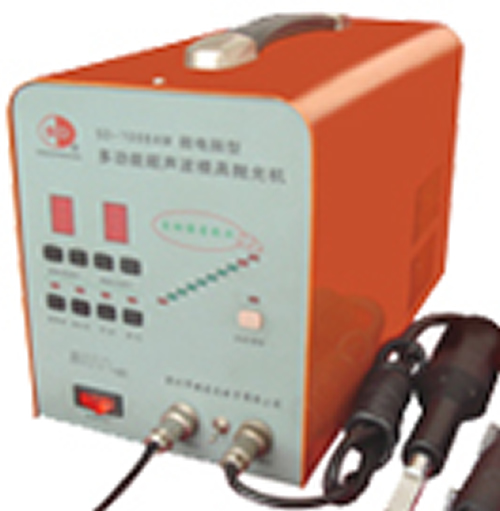

　　模具拋光機采用進口大功率器件，功率比同類產品提升30%。微電腦控制的諧振頻率自動尋找和鎖定功能；數控九段振動大小和放電間隙跟蹤適應功能。模具拋光機適用范圍：各種模具（包括硬質合金模具）的復雜型腔、窄槽狹縫、盲孔等粗糙表面至鏡面的整形拋光。可拋光各種金屬、玻璃、玉石、瑪瑙等。由微電腦精確產生五檔火花脈沖和九十九段花紋及強化脈沖，在花紋狀態能逼真地模擬出從亞光至很粗的電火花花紋；強化狀態能將碳化鎢等具有高耐磨性能的材料轉移鍍覆到工件的工作表面，從而大大延長工件的使用壽命；由于改進了聲波輸出電路，使機器非常適合于用纖維油石和金剛石銼刀作粗糙表面的振動研磨；增加了具有人工智能的真人發聲的語音提示功能，為正確和安全使用機器提供了有力保障。

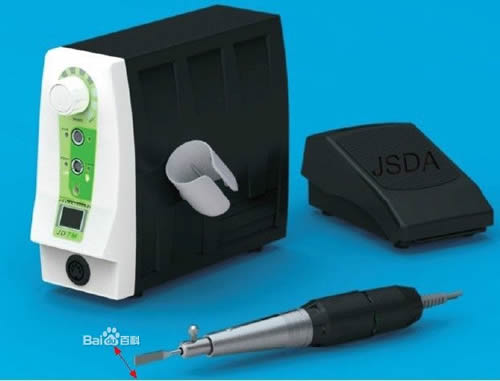

　　手持式微型電動拋光機
　　
　　手持式微型電動拋光機包括：微型電動打磨機、微型電動角向磨光機、微型電動左右往復銼、微型電動前后往復銼系列。此類產品適合于小面積的平面、腔體、圓弧面、細縫隙、凹槽面等位置狹小、采用常規工具拋光不容易實現的工作面，因其體積小、轉速高、運轉平穩等特點，已經被廣泛應用，市場上JSDA的JD9500還帶有吸塵功能，在拋光中同時可以把灰塵吸走。
　　磁力拋光機
　　磁力拋光機是利用超強的電磁力，傳導細小的研磨不銹鋼針， 產生高速流動，調頭等動作，在工件內孔，表面摩擦，一次性達到拋光，清洗，去除毛刺等精密研磨效果。工作時間短，采用進口半永久性不銹鋼磨材、成本低。（針對精密五金零件內孔、凹凸不平面等死角清洗、拋光去毛刺工作）
　　特點：
　　1.輕鐵類金屬、非鐵類金屬、硬質塑料等精密零件成品，去除毛邊、倒角、毛刺，拋光、洗凈等精密研磨工作一次完成
　　2.不規則狀零件、孔內、管內、死角、夾縫等皆可研磨加工
　　3.加工速度快，操作簡單安全，成本低
　　
　　4.成品加工后不變形，不影響精度
　　火焰拋光機
　　
　　火焰拋光機采用電解水技術，通電從水中提取氫氧氣體的能源設備，其中氫氣作為燃料，氧氣用于助燃，可以取代乙炔、煤氣、液化氣等含碳氣體，具有熱值高、火焰集中、零污染，生產效率高，節能方便等優點。適合攜機到野外環境操作。適合首飾廠、金店、齒科、玻璃及其它行業的精密工藝明火焊接、小型澆鑄、小零件淬火退火、各種金屬絲焊接、高溫材料試驗等。
　　金相拋光機
　　
　　金相拋光機電動機固定在底座上，固定拋光盤用的錐套通過螺 釘與電動機軸相連。拋光織物通過套圈緊固在拋光盤上，電動機通過底座上的開關接通電源起動后，便可用手對試樣施加壓力在轉動的拋光盤上進行拋光。拋光過程中加入的拋光液可通過固定在底座上的塑料盤中的排水管流入置于拋光機旁的方盤內。拋光罩及蓋可防止灰土及其他雜物在機器不使用時落在拋光織物上而影響使用效果。
　　葉片拋光機
　　
　　葉片拋光機葉片在加工過程中，由于各種原因，可能會導致葉片余量不均勻，甚至在一件工件上出現余量過厚、過薄的現象，如果用常規的機械進行拋磨，對操作者的人身安全造成危害。葉片拋光機，其組成包括五軸傳動機床，所述的五軸傳動機床上裝有C軸伺服電機和動力頭旋轉軸，所述的動力頭旋轉軸5的兩端裝在支撐上，所述的支撐與動力頭相連，所述的動力頭上具有支架，所述的支架上固定有砂帶電機和驅動轉軸，所述的砂帶電機的電機軸上裝有砂帶，所述的砂帶上裝有球面帶輪。該產品用于葉片拋光。
　　兩工位拋光機
　　兩工位拋光機，它包括機架、拋光輪盤、動力裝置；拋光輪盤設置在機架上，拋光輪盤由動力裝置帶動；拋光輪盤的盤面包括外層纖維織物；拋光機具有兩個拋光輪盤，兩個拋光輪盤分別為平輪盤和凸輪盤。本實用新型拋光機具有平輪盤和凸輪盤，使用者可方便地頻繁交替使用平輪盤和凸輪盤對制品表面的平面、凸面、凹面進行人工拋光，工作效率高。
　　薄壁件拋光機
　　薄壁件拋光機，按照動力與控制的傳遞關系，它由電機驅動機構、曲柄傳動機構、往復運動導桿機構、薄壁件夾、薄壁件夾緊拋光機構、配電箱等構成。薄壁件位置微調機構自動微調薄壁件空間位置使其按模具型面和具體加工路徑的要求控制位移路徑。本實用新型優點是大大提高了薄壁件表面層質量及表面性能穩定性，真正在工藝上實現了高精度的薄壁件拋光加工機械化。
　　手提式拋光機
　　
　　拋光機由機身、工作輥、擺架供料輥、毛刷輥、吸塵系統及電氣控制部分組成。工作輥有三只，即拋光輥、磨革輥和絨布輥，分別配用氈輥、橡膠輥和鋼輥作供料輥，使得機器既能更拋，又可軟拋。其中，磨革輥帶有橫向振擺機構，在旋轉磨削的同時又沿其輥軸向做55次/min的往復滑動，以使磨削細密。
　　拋光輥主要有兩種，以人造瑪瑙制成的自輥中間分向的雙向螺旋槽輥，用特制布料制成圓片狀，由輥兩湍壓蓋壓緊制成螺旋狀布輥，或者用毛氈卷裹制成表面無螺旋的氈輥，也可用表面似天鵝絨般柔軟的紙或布卷裹制成光面紙（布）輥，。它們可分別用于不同皮革產品及不同工序的拋光。
　　拋光輥上螺旋槽的導角和溝槽尺寸均經過專門設計，便于輥子高速旋轉過　　程中將革伸展天的同時進行摩托車擦拋光，所拋摩刮下的革屑、灰塵隨氣流沿螺旋溝從輥兩端排出，同時改善磨革輥的散熱性能，減小拋光阻力，延長輥子連續拋光時間。供料輥裝置在擺動架上，通過腳踏板控制其靠近拋光輥，因此調節擺動架可調節供料輥與工作輥的間隙，拋光輥下方的刷輥用來防止革纏工作輥，其轉向與拋光輥轉向相同。
　　吸塵系統由工作輥的防護罩夾層及機身內的吸塵風道形成吸塵腔，引風機通過風道將塵屑排出管道。內管出口處由活門調節風量，塵屑排入接濾塵裝置，工作輥防護罩前面設置安全擋板，當手碰撞時，供料輥返回非工作位置，主機停止工作，重新啟動后，才能恢復正常工作。
　　三維振動強化拋光工藝是集振動切削拋光與拋丸強化加工復合而成的工藝方法。在加工過程中由電動激振器產生振動，使研磨介質與加工零件之間產生一定的振幅、振頻的振動，使強化介質與工件三維方向產生不規則的碰撞，拋光液和磨料與零件表面劃擦，從而實現強化拋光。振動拋光過程實際是一機械軋光過程，在這一過程中，工件、磨料及光亮劑構成一體系，磨料借助振動槽高頻底輻的振動獲得能量撞擊工件表面，使其產生微觀塑性變形，從而降低表面粗糙度，光亮劑作用在工件表面，能夠迅速除去工件表面的油污及雜質，達到增亮效果，從而提高軋光質量。在振動體系工作時，光亮劑具有較強的清洗作用，能夠使一些難溶的油污及雜質迅速脫離工件和磨料表面。
　　面板和主板分別用單片機控制，具有頻率自動尋找和鎖定功能；由微電腦精確產生五檔火花脈沖和九十九段花紋及強化脈沖，在花紋狀態能逼真地模擬出從亞光至很粗的電火花花紋；強化狀態能將碳化鎢等 具有高耐磨性能的材料轉移鍍覆到工件的工作表面，從而大大延長工件的使用壽命；由于改進了聲波輸出電路，使機器非常適合于用纖維油石和金剛石銼刀作粗糙表面的振動研磨；增加了具有人工智能的真人發聲的語音提示功能，為正確和安全使用機器提供了有力保障。

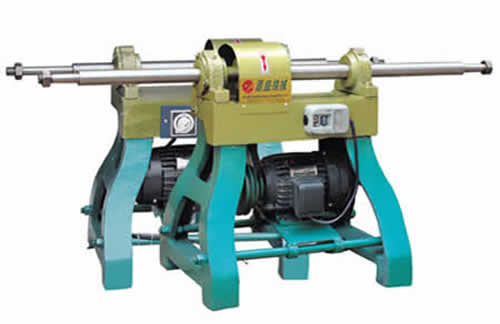

　　手動拋光機
　　手動式拋光機是由機座、主軸機頭、拋光主軸、動力傳動機構、張緊機構、馬達等組成。拋光機可使用千頁砂輪、麻輪、尼龍輪、布輪、羊毛輪等磨輪對各種材料工件、零件、組件實施表面加工，使用該類型機器進行粗拋(Cutting)、中拋(Cut & Colouring)、精拋(Colouring)、超精光拋(Super Colouring)和超鏡光拋(Super Mirror Finishing)。
　　
　　目前較多工件是用手工拋光。它是在低轉速的拋光輪上，先涂上適量的拋光臘，再調高拋輪轉速，對物件表面進行拋磨。工件的表面拋光處理，必備條件為拋光輪、拋光臘及拋光機。使用該類型拋光機由人工把持工件并根據工件表面形狀進行仿型動作實施拋光。
　　鋸片拋光機
　　
　　MP-2-1型全自動鋸片拋光機是專門用于金剛石鋸片基體的拋光，由機架、拋光機機構、機械手機構、除塵機構等機構組成，鋸片的裝卸、拋光等動作完全由PLC控制，使用砂帶對金剛石鋸片的基體進行拋光。以往，鋸片的基體拋光基本上是由工人手工進行拋光，工作環境非常惡劣，MP-2-1型全自動拋光機采用機械手自動裝卸鋸片，工人只需放置適當數量的鋸片，及時的更換砂帶，便可讓機器自動運行，一人可以同時操作多臺機器。
　　安全注意事項
　　一、發現以下情況，不得使用高速拋光機
　　操作者未受過專業培訓。
　　操作者未學習過“安全操作規程”。
　　高速拋光機運轉不正常。
　　二、使用高速拋光機前，應對環境做以下檢查
　　操作者的手、腳要遠離旋轉的拋光頭。
　　操作者不得踩住電源線或將電源線纏入拋光頭內。
　　操作者必須安全著裝。
　　拋光區域不得超過電源線的長度。
　　操作者不得擅自將操作手柄脫手。停機時，必須在高速拋光機完全停止旋轉后，方可松開手柄。
　　不能使用粘有灰塵、污垢的拋光墊拋光。積垢太多的拋光墊無法清洗干凈時，用及時更換。
　　更換、安裝拋光墊時，必須切斷電源。
　　三、高速拋光機的存放
　　切斷電源。
　　向后傾斜，后輪著地存放。
　　不得在室外存放，并應存放在干燥處。
　　機械使用
　　使用說明：
　　1.機器放平，逆時針轉動取出百潔墊固定夾，選用一塊干凈恰當的百潔墊裝配好，確保緊固。
　　
　　2.接電源，放下手柄，按下保險柱，啟動機器開關。
　　3工作的線路一般為直線，工作時應注意周圍的人群，特別是兒童。
　　4.拋光機應用在打蠟且干燥的硬地面上（大理石、花崗巖）進行作業。
　　5.拋光機（砂輪機）機座可裝電機2.2千瓦、3千瓦、4千瓦、5.5千瓦、7.5千瓦，根據用戶工作輕重另配電機。
　　6.軸承210、211、212，一機四個軸承，可調軸向跳動，轉速為3200-3600轉/分。
　　7.使用砂輪前，應檢查緊固件是否有松動現象，如有應加以修復和旋緊，注意砂輪有無裂紋，可用木槌輕敲，發出清脆聲音方可使用，最后進行空載運轉約30分鐘后操作。
　　8.機軸兩端可拆裝?32百葉輪頭、拋光機頭、?40孔砂輪頭。
　　注意事項：
　　1.此機乃高速拋光，嚴禁在木地面或塑料PVC地面上拋光。
　　2.在硬地面上拋光時，注意地面的高低不平，地面斜度最大值為2%.
　　3.避免電線被碾壓、拉扯、過度彎曲及磨損，以及被熱、油污和尖銳物件所損傷。
　　4.注意拋光墊下是否有雜物或紗繩之類纏繞，使阻力增大，馬達聲加大，導致皮帶斷裂。
　　5.經常清潔機器，特別是底盤內的蠟塵，防止沉淀。
　　適用行業
　　拋光機適用于以下行業：
　　1.木材、家具行業如平木板、家具金屬拉手等工件砂光拉絲；
　　2.五金材料及制品鋁型材及其制品、不銹鋼制品及器皿、銅型材及制品、水暖衛浴器材、鎖類、燈飾制品、標牌銘牌、五金工藝飾品、刀剪類、門的活葉、汽車自行車零配件、餐具類、韙扣類制品、鈕扣、皮帶扣、手機外殼、鐘表行業等工件砂光拉絲；電子零件、電子器材如電子零件、平板砂光拉絲。
　　3.還可用于手機外殼，MP3，數碼產品，筆記本電腦，PC板拉絲等。
